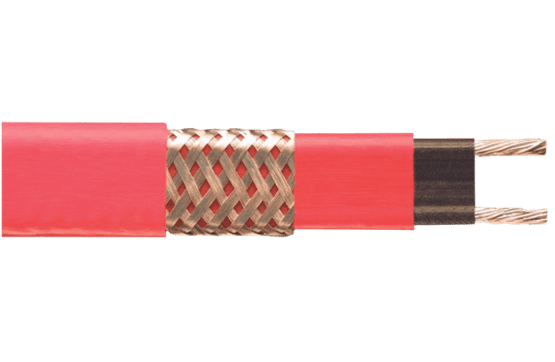

SRM/E - Cables autorregulables de temperatura media
![Heat Trace Product image: Self-Regulating Heat Trace Cable [stripped]](https://content.chromalox.com/-/media/chromalox/products/heat-trace/cpm_sr_medium_temp.ashx?w=555&rev=258c20e202844efa920dbd556be778b8&hash=A677437EFCF7E536F9E9ECD4FA34936F)
Energéticamente eficiente
Optimizado para obtener ganancias de eficiencia en todos sus procesos
Instalación rápida
Diseñado para una instalación más rápida, reduciendo el tiempo de mano de obra
Autorregulable
Se minimizan las condiciones de sobretemperatura
Acerca del producto
Los cables calefactores autorregulables SRM/E de Chromalox proporcionan un trazado de calor seguro y confiable para el mantenimiento de la temperatura de proceso y protección contra la congelación de tuberías, válvulas, tanques y aplicaciones similares. Construido con cable de bus de grado industrial de 16 AWG con trenza metálica, el SRM/E garantiza la integridad operativa en los entornos industriales más hostiles. La clasificación de temperatura de exposición máxima de 420 °F (215 °C) permite la limpieza con vapor del equipo de proceso con hasta 300 psig de vapor.
ADVERTENCIA: NEC requiere un dispositivo de protección contra fallas a tierra para minimizar el peligro de incendio si el cable calefactor se daña o está mal instalado. Se recomienda un nivel de disparo mínimo de 30 mA para minimizar los disparos molestos.
SRM/E - Autorregulables de temperatura media
+ Autorregulable, energéticamente eficiente
+ Cable colector de 16 AWG
+ Longitudes de circuito de hasta 750 pies
+ Mantenimiento de la temperatura del proceso a 302 °F (150 °C)
+ Temperatura máxima de exposición, apagado, 420 °F (215 °C)
+ Aplicaciones de mantenimiento de procesos industriales
+ Aplicaciones industriales de protección contra congelación
+ Lavable al vapor en equipos de proceso de hasta 300 PSIG
+ 5, 8, 10, 15 y 20 W/pie
+ 120, 208 a 277 voltios en stock
+ Tamaño aproximado 0,47 pulg. de ancho x 0,20 pulg. Alto
+ Radio de curvatura mínimo 1-1/8 pulg.
+ Para uso en tuberías metálicas solamente
+ Aprobado por Factory Mutual (FM), homologado por UL y certificado por CSA para áreas comunes.
+ Aprobado por ATEX, IECEx, FM y CSA para áreas peligrosas (clasificadas) cuando se utiliza con los accesorios HL, DL y EL de la serie U.
+ Energéticamente eficiente y autorregulable, el modelo SRM/E utiliza menos energía cuando se requiere menos calor.
+ Fácil de instalar, el SRM/E puede cortarse in situ a cualquier longitud (hasta la longitud máxima del circuito).
+ Se pueden realizar fácilmente y en minutos empalmes in situ sin desechos ni secciones frías desperdiciadas.
+ Con un costo de instalación más bajo que el trazado de vapor, el SRM/E tiene menos gastos de mantenimiento y menos tiempo de inactividad.
+ El SRM/E puede superponerse sin quemarse, lo que simplifica el trazado de calor de equipos de proceso en línea, como válvulas, codos y bombas.
+ Debido a que el SRM/E es autorregulable, se minimizan las condiciones de sobretemperatura.
+ Los kits de terminación, empalme, T y sellado final de Chromalox reducen el tiempo de instalación.
Aplicaciones
+ Protección contra congelación
+ Protección contra congelación, alta exposición a la temperatura
+ Mantenimiento del proceso, baja temperatura
+ Mantenimiento del proceso, alta temperatura
Características del cable SRM/E |
|
| Temp. de mantenimiento máx. (°F) | 302 |
| Temp. de mantenimiento Temperatura de exposición (°F) Apagado | 420 |
| Temp. de mantenimiento W/pie. | 20 |
| Temp. de mantenimiento Longitud del circuito (pies) | 750 |
| Tamaño del cable del bus | 16 |
| Voltajes | 120, 208 a 277 |
| Clasificaciones de peligro | Sí |
| Utilizable en tubo de plástico | No |
| Corte a medida en el campo | Sí |
| Empalmable en el campo | Sí |
| Se puede superponer | Sí |
| La salida varía con la temperatura. | No |
| Varía la salida a lo largo de la longitud | No |
| Accesorios | DL/EL/U |
| Cable del monitor disponible | Contactar a la fábrica |
Guía de selección de corrosión del SRM/E |
|
| Humedad | C, CT |
| Soluciones acuosas de compuestos inorgánicos | TC |
| Líquidos Químicos orgánicos Ácidos o bases | TC |
| Ácidos o bases | TC |
C - Trenza metálica de cobre estañado para protección adicional y trayectoria a tierra
CT - Cubierta de fluoropolímero resistente a la corrosión sobre la trenza para entornos hostiles/corrosivos
CR - Sobreprotección TPR sobre trenza para protección contra soluciones químicas inorgánicas
Esta es una guía de recomendaciones. Chromalox no puede garantizar ningún trazado de calor eléctrico contra fallas por degradación de la vaina si dicha falla es el resultado de condiciones operativas fuera del control del fabricante del calentador. Es responsabilidad del comprador tomar la decisión final del material de la vaina en función del conocimiento de la composición química de la solución corrosiva, el carácter de los materiales que ingresan a la solución y los controles que mantienen el proceso.
Herramientas
Recursos técnicos
Página del catálogo de SRM/E
Guía de diseño de trazado de calor
Especificación de ingeniería de trazado de calor
Manual de instalación de productos de cables calefactores industriales
Hoja de trabajo de diseño de trazado de calor de tuberías
Página del catálogo de accesorios DL
Página del catálogo de accesorios U
Solicitar una cotización
Las soluciones de trazado de calor Chromalox ofrecen una manera segura, confiable y eficiente de proteger contra la congelación y el mantenimiento de procesos de tuberías, válvulas y tanques en las condiciones más extremas.
